Abengoa生物能源新技術公司總部位于西班牙塞維利亞，是一家用創新解決方案進行生物燃料生產的國際公司。該公司正在尋求建立一個篩選過程并使之自動化，以確定產纖維素酶真菌突變菌株中的纖維素酶活性。
由于人工篩選過程成本高、耗時長，因此自動化是此類大型項目的先決條件。Abengoa分別與 Biomar微生物技術公司和 Mejoran實驗室自動化公司建立了密切的合作關系，以打造理想的解決方案。Biomar位于西班牙萊昂，是微生物應用研究的先驅，為醫療保健、農業和可再生能源等領域提供可持續的解決方案，因此在微生物菌種的生成、篩選和生物活性分析方面擁有堅實的背景。Mejoran公司總部位于西班牙馬德里，是一家實驗室自動化解決方案提供商。
篩選過程的第一步是選擇不同真菌突變體的克隆，并將其轉移到96孔板中，以產生微接種體，用于進一步發酵。第二步是在96孔板中培養發酵不同的突變體。最后，對不同突變體產生纖維素酶的能力進行評估。
事實證明，F(xiàn)reedom EVO 150工作站整合Pickolo克隆挑選模塊是進行真菌克隆挑選和隨后不同培養條件篩選的理想解決方案。Freedom EVO工作站可以根據用戶的標準輕松識別、選擇和挑取真菌克隆。此外，F(xiàn)reedom EVOware®和Pickolo軟件還可以定義獨特的挑選程序，使微接種體的生長率達到100%，用于后續實驗。具體方法是從真菌克隆的周邊而不是從中心進行挑選，這種掃動挑選方式優化了吸頭挑取的生物量，從而提高了生長率。
Freedom EVO 150工作站（圖1）位于生物安全柜中，以確保無菌條件。它配備了一個使用一次性吸頭的八通道移液機械臂（LiHa）、一個移板機械臂（RoMa）、一臺Multidrop®Combi nL（Thermo Scientific）和一個Pickolo克隆挑選模塊，該模塊由Pickolo軟件、安裝在LiHa上的攝像頭和工作臺上的背光支架組成，用于克隆挑選。

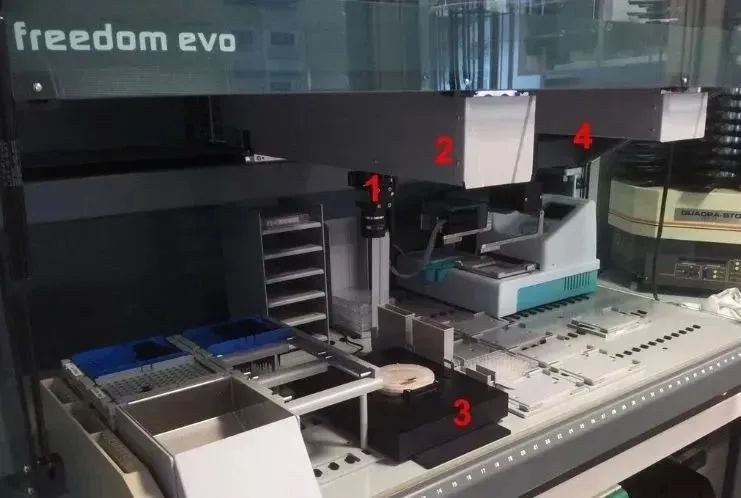

圖1 帶Pickolo克隆挑選模塊的Freedom EVO工作站
Pickolo克隆挑選模塊硬件由安裝在LiHa（2）上的攝像頭（1）和工作臺上的背光支架（3）組成。培養皿由RoMa（4）搬運。
將不同的產纖維素酶真菌突變體置于 90mm培養皿中，在37 °C、含添加劑的1%葡萄糖瓊脂（Gibco）上培養8至48小時。從培養皿中挑取克隆并轉移到96孔微孔板中，以獲得微接種體，用于進一步的下游分析。圖2顯示了選擇、挑選和接種真菌克隆的自動化工作流程概覽。
克隆挑選的標準在 Pickolo軟件中定義，該軟件集成在Freedom EVOware®上，可在Freedom EVO 平臺上執行挑選流程。
真菌的外觀與傳統的細菌菌落大不相同，它們會發育成直徑大于1cm的深色菌落。本項目研究的菌株表現出典型的絲狀真菌菌絲生長。因此，需要一個定制的挑選程序。
Pickolo軟件提供了大量不同的標準來確定合適的挑選菌落。與其他挑克隆設備不同，該系統具有獨特的功能，可以從較大菌落的周邊而不是從中心進行掃動式挑取。這一點非常重要，因?yàn)榫渲行耐ǔＳ砷_始壞死的老細胞組成。新細胞位于菌落外圍，挑取后更有可能存活。圖3顯示了從真菌菌落邊緣挑取克隆的過程。
圖3 使用Pickolo軟件拍攝的照片顯示了木質素分解真菌克隆，在克隆挑選步驟后留下的劃痕（紅色箭頭）。
收集足夠的真菌生物量，
確保100%的轉移生長率，以便進行后續分析
產纖維素酶的真菌菌株是真菌細胞的部分菌絲長入瓊脂2-3mm的微生物。為了制備進一步分析的材料，必須收集瓊脂內部和表面的所有生物材料，以獲得足夠的、可存活的接種體，用于所選菌落的進一步生長和擴增。
我們在Freedom EVO工作站上開發了一種定制方法，將吸頭插入瓊脂的動作與側向移動的動作相結合，模仿人工挑選克隆的典型掃動動作，同時吸出生物質。使用針或針頭的克隆挑選設備無法實現這種完全吸取生物材料的操作。下圖4展示了這一過程。

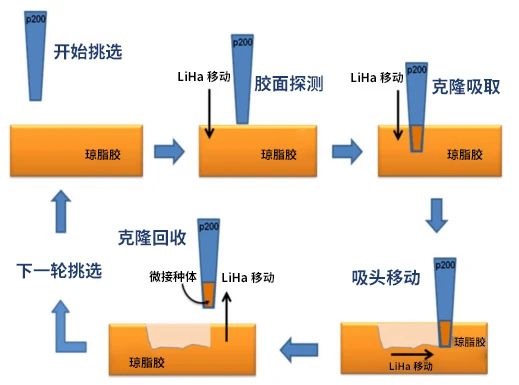

圖4 從瓊脂膠中提取真菌克隆的獨特程序圖解
使用這種方法可獲得直徑為60-100μm的微接種體，生長率為100%。所有挑取的克隆都在96孔微孔板中培養成微接種體（圖5），這種培養方式非常適合進一步的下游測試。由于挑取的所有克隆都能存活，這種方法的產量也比人工方法高。
圖5 96孔板培養48小時后微接種體的生長情況
這個宏大的纖維素酶生產真菌高通量克隆篩選 (HTS) 項目展示了 Freedom EVO克隆挑選工作站的高容量和獨特功能。與典型的細菌菌落相比，真菌的挑選更為復雜，需要先進的選擇標準、復雜的移液和模擬人工挑選過程的吸頭移動相結合。
利用這些特點，可以識別和挑選大型真菌克隆。成功地從菌落一側挑取足夠多的可存活生物材料后，就能為后續研究創造出具有100%生長率的微接種體。
這里展示的自動化解決方案為Abengoa提供了在預期時間內執行其宏大的HTS計劃所需的可重復性和有效性。
數據由Abengoa生物能源公司、Biomar微生物技術公司的Angeles Vinuesa和Mejoran實驗室自動化公司的Francisco Arenal慷慨提供。
|
